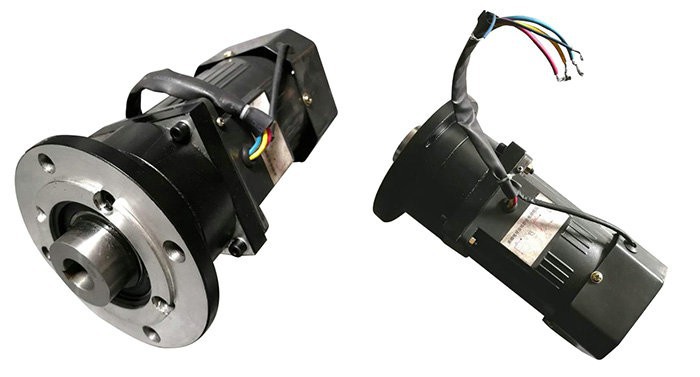

印刷電機作為印刷設備的核心動力部件,其機械結構設計的合理性直接影響電機的運行穩定性、傳動精度及使用壽命。以下從?軸承系統?、?傳動組件?、?轉子平衡?及?外殼防護?四個維度,系統闡述機械結構對印刷電機性能的關鍵影響。
?一、軸承系統的精度與可靠性?
軸承是印刷電機機械結構的核心支撐部件,其類型、材質及安裝工藝直接影響電機的運行平穩性。
?1.軸承類型選擇?
印刷電機需根據負載特性選擇軸承類型:深溝球軸承適用于高速輕載場景(如單色印刷機),其摩擦系數低、噪音小;角接觸軸承可承受軸向力,適用于高速輪轉印刷機的徑向-軸向復合負載。若軸承類型與負載不匹配,會導致溫升過高或異常振動。
?2.軸承材質與潤滑?
高精度印刷電機需采用陶瓷混合軸承(如Si?N?陶瓷球),其硬度是鋼球的1.5倍,可減少磨損并延長壽命。潤滑方式需根據轉速選擇:高速電機(>3000rpm)采用油霧潤滑,低速電機(<1000rpm)采用脂潤滑。潤滑不足會引發軸承卡死,導致電機停機。
?3.安裝與對中精度?
軸承安裝時需控制軸向游隙(通常0.01-0.03mm)和徑向游隙(0.02-0.05mm)。若游隙過大,電機運行時會產生徑向跳動,影響印刷套準精度;游隙過小則增加摩擦,導致溫升超標。
?二、傳動組件的匹配與精度?
印刷電機通過傳動組件(如聯軸器、同步帶)將動力傳遞至印刷滾筒,其匹配性和精度直接影響傳動效率。
?1.聯軸器的剛性?
剛性聯軸器(如膜片聯軸器)適用于高精度印刷場景,其角向補償能力≤0.5°,可減少傳動誤差。若采用彈性聯軸器,需控制其扭轉剛度(通常100-500N·m/rad),避免因彈性變形導致印刷品出現周期性條紋。
?2.同步帶的張緊與壽命?
同步帶傳動需定期張緊(預緊力通常為帶拉力的5%-8%)。張緊力不足會導致打滑,引發速度波動;張緊力過大則加速帶齒磨損。高精度印刷電機需采用聚氨酯同步帶,其壽命可達2萬小時以上,是橡膠帶的3倍。
?3.傳動比優化?
電機與印刷滾筒的傳動比需根據線速度匹配。若傳動比計算錯誤,會導致滾筒線速度與電機轉速不同步,引發印刷重影。例如,膠印機需將電機轉速(通常1500rpm)通過減速機(傳動比1:5)轉換為滾筒線速度(300mm/s)。
?三、轉子動平衡的精度控制?
轉子動平衡是印刷電機機械結構設計的關鍵環節,其平衡精度直接影響電機振動和噪音。
?1.動平衡等級?
印刷電機轉子需達到G1級動平衡(ISO 1940標準),即剩余不平衡量≤1g·mm/kg。若平衡精度不足,電機運行時會產生離心力,導致印刷品出現周期性質量缺陷(如墨色不均)。
?2.平衡工藝優化?
動平衡校正需采用雙面平衡法,通過去重(鉆孔)或加重(貼平衡塊)調整轉子質量分布。高精度印刷電機需在恒溫(20±2℃)環境下進行平衡,避免溫度變化導致材料膨脹影響平衡精度。
?3.臨界轉速控制?
轉子設計需避開臨界轉速(通常為電機額定轉速的1.2-1.5倍)。若臨界轉速與工作轉速接近,會引發共振,導致電機振動值超標(通常≤2.8mm/s)。
?四、外殼防護的結構設計?
印刷車間環境復雜(粉塵、濕度、振動),電機外殼需通過結構設計實現防護與散熱的平衡。
?1.防護等級選擇?
電機外殼需達到IP54防護等級,可防止直徑>1mm的粉塵侵入。若采用開放式結構,需加裝防護網(孔徑≤5mm),但可能影響散熱效率。
?2.散熱風道優化?
高功率印刷電機(如>5kW)需設計軸向風道,通過風扇強制散熱。風道入口需安裝濾塵網(過濾效率≥90%),避免粉塵堵塞散熱片。
?3.減振設計?
電機底座需采用橡膠減振墊(硬度40-60Shore A),可隔離印刷設備振動(頻率50-200Hz)的傳遞。若減振不足,電機振動會通過機械耦合放大,影響印刷穩定性。
?五、行業趨勢與技術挑戰?
隨著印刷行業向高速、高精度方向發展,印刷電機機械結構需持續優化:
?1.輕量化設計?:采用鋁合金或碳纖維復合材料,減少電機慣量,提升動態響應速度。
?2.集成化傳動?:將減速機、聯軸器集成至電機內部,縮短傳動鏈,減少誤差累積。
?3.智能監測?:集成振動傳感器和溫度傳感器,實時監測機械狀態,實現預測性維護。
印刷電機的機械結構設計需兼顧精度、可靠性與環境適應性。未來,隨著材料科學和制造工藝的進步,電機機械結構將向更高精度、更輕量化、更智能化的方向發展,為印刷行業提供更穩定的動力支持。
